HDPE土工膜在铺设与回填施工过程中，很容易受到石块、施工器械穿刺，土体不均匀拉扯影响，产生孔洞、撕裂破损。如果破损位置处理不到位，投入使用后会持续渗漏，直接降低防渗工程整体质量。很多施工现场依旧沿用简易粘贴修补，水下环境长期极易出现脱胶失效。本文给大家分享标准化、可落地的土工膜破损修补施工工艺。

首先要区分破损类型，选用差异化修补方案：

第一种：小型孔洞，直径小于5cm，无大面积撕裂；

第二种：较大裂口、长条撕裂，破损尺寸超过5cm；

第三种：局部开裂、褶皱拉扯破损。无论哪种破损，修补片材质必须和原有土工膜材质相同，厚度应大于原膜，禁止使用其他材料简单替代。

正式修补前，破损位置必须清理干净。把破损区域表面泥土、积水、油污、杂物全部清理，保持膜体表面干燥洁净。

如果破损处存在氧化层、污渍，使用砂轮轻度打磨，提升焊接贴合度。裁剪补丁优先选取圆形或者椭圆形补丁，尽量避开直角尖角；补丁覆盖范围要超出破损边缘，长宽均不少于15cm，四周固定焊接牢固。

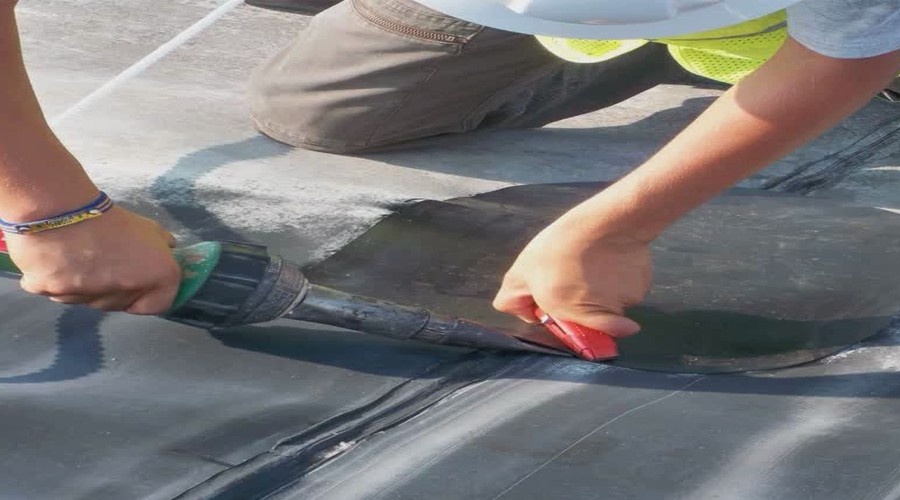

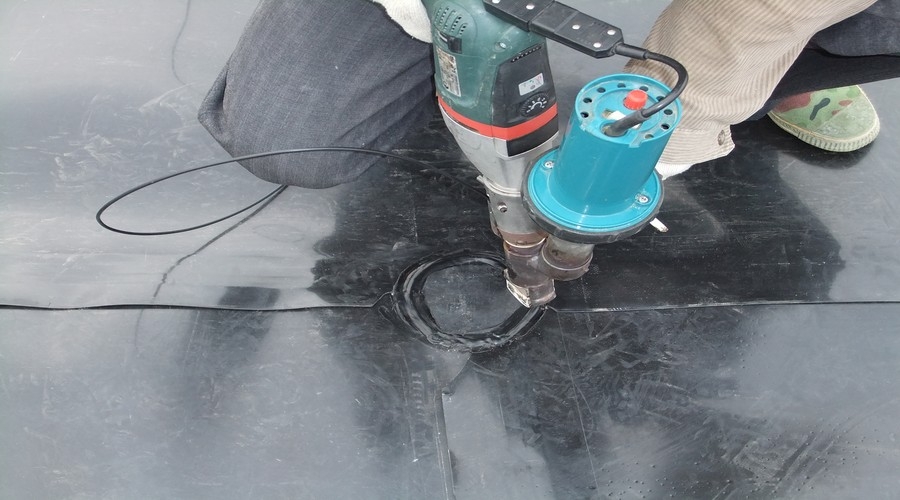

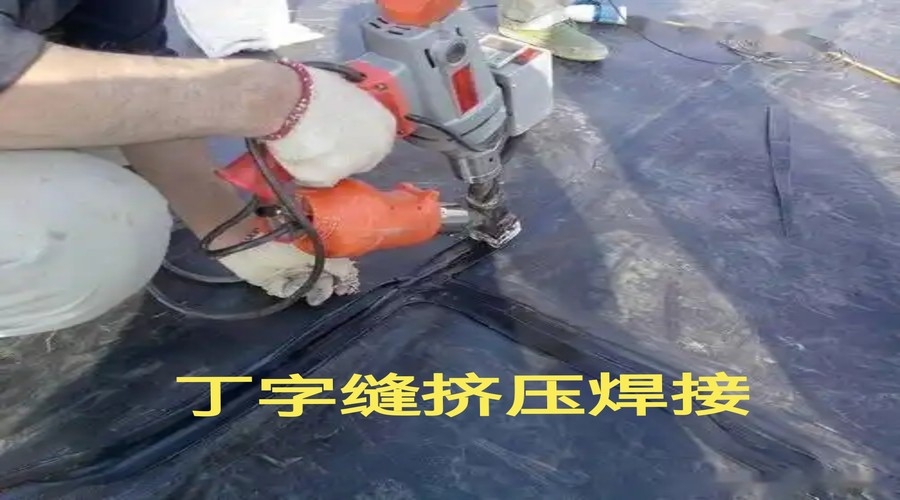

小型孔洞修补可选用热风焊枪补丁焊接；破损面积大、长条撕裂破损，优先采用双缝焊接工艺，保障焊接牢固度，满足防渗工程验收标准。

施工时先固定补丁位置，对齐于破损部位，再使用焊枪完成焊接，焊接完成后做好检测。焊接接缝充分冷却后，开展外观检查，焊缝无虚焊、漏焊、气泡。条件允许的工程，可对修补部位开展真空检测，确认修补密封性达标。

         很多工地的修复方式只简单使用胶水粘接，土工膜胶水粘接局限性大，短时可以起到密封，但是长期泡水、地下、填埋工程，热胀冷缩的外力，很容易出现胶水老化水解脱开。存在重大渗漏隐患。填埋、渗滤液、污水工程严格建议热熔焊接，禁止胶水修补，这也是行业普遍认可的修补处理方式。

        同时把握修补施工环境要求：雨天、空气湿度大，气温低于5℃不建议开展修补作业；大风环境施工，做好防风措施，冷风快速冷却焊缝，造成焊接不牢固，接缝集中区域，如果破损孔洞较多，建议整块裁掉更换一段新土工膜，避免多处修补形成薄弱渗漏点。

      回填保护层阶段，尽量减少重型机械直接碾压防渗膜。提前做好技术交底，基底清理到位，从源头降低土工膜破损概率。日常巡检过程中，及时标记破损点位，做到早发现、早修补。规范落实土工膜破损修补工艺，保障防渗体系完整性，减少工程后期渗漏风险，延长防渗膜使用年限。

如需采购土工膜防渗膜、复合土工膜、土工布、膨润土防水毯、复合排水网、生态袋等土工材料，欢迎联系山东建通工程科技有限公司（山东建通），厂家咨询电话：156-0534-1818/ 0534-8688888，厂区位于山东德州陵城开发区田园路，支持实地验厂、免费寄样。想要了解更多请访问：公司官网：http://www.jian-tong.cn
